Schlenz Labyrinthverbindung

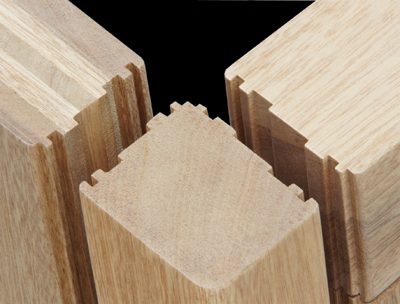

Bei dieser aufwendigen Fugenverbindung greifen insgesamt vier Federn wechselseitig in gegenüberliegende Nuten. Die erste Nut-Feder Verbindung ist dabei nur 5mm von der Bauteiloberfläche (innen und außen) entfernt. Hohe Winddichtigkeit und Schlagregenfestigkeit sind dauerhaft gewährleistet.

Alle Rahmen werden mit 0,2mm Übermaß gefertigt, probegefügt und dann im 0,1mm Bereich nachbearbeitet, bis eine „fugenlose“ Konstruktion entsteht. Selbst die Dicke der nachfolgenden Beschichtung wird dabei berücksichtigt. Dadurch wird der gesamte Schlenz-Wintergarten zu einer exakt verzahnten Einheit. Deshalb brauchen wir keine Toleranzausgleichsfugen.
