Energieeffizienz

Optimiertes 3-fach Isolierglas

  • Ug=0,6 W/m²K durch ökologisch sinnvolle Argon-Krypton-Mischung. K-Wert 0,55 W/m²K bei 34mm Glasstärke. Dieser Glasaufbau und speziell die Argon-Krypton-Mischung wurden von uns so berechnet, dass die Gesamtenergiebilanz (Herstellung und Nutzung) möglichst günstig ausfällt.
  • Glas bis Ug=0,5 W/m²K möglich (Gesamtenergiebilanz jedoch weniger gut)
  • Langlebig durch kleine Scheibenzwischenräume. Der Gesamtscheibenzwischenraum beträgt bei unserem 3-fach Glas nur 22mm und bleibt damit in einem seit Jahrzehnten bei 2-fach Glas bewährten Bereich. (Hinweis: Zug- und Druckkräfte auf das Randverbundsystem verdoppeln sich bei Verdoppelung des Gesamtscheibenzwischenraums)

Thermoplastisches Randverbundsystem

  • Besonders haltbar durch neuartige Technik
  • Extrem dicht: Dieses Randverbundsystem wurde mit nur 0,3% Gasverlust pro Jahr geprüft (herkömmliche Butyl-Randverbundsysteme haben ca. 1% Gasverlust pro Jahr).
  • Durch den Verzicht auf Metall im Randverbund entsteht eine besonders niedrige Wärmeleitfähigkeit von PSI-Wert 0,037 W/mK.

Fugendichte Konstruktion

Gute U-Werte alleine reichen nicht aus. Die Gebäudehülle muss langfristig fugendicht ausgeführt werden. Bei der Schlenz-Labyrinthverbindung werden vier trapezförmige Federn in entsprechende Nuten verpresst und dann verschraubt. Die Beschichtung verklebt dabei zu einer nicht lösbaren, dichten Verbindung.

Planungskompetenz

Unser Bauingenieur ist zertifizierter Energieberater und seit vielen Jahren mit der Planung von Passivhäusern befasst.

Das Schlenz Dachsystem

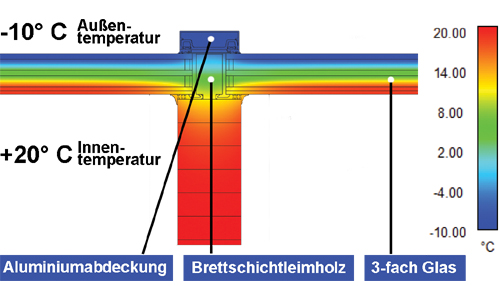

Dieses System erreicht einen geprüften Uf-Wert von 1,0 W/m²K (Wärmeleitfähigkeit der Rahmenanteile) ohne weiche Dämmstoffe. Ausschließlich hochstabiles Brettschichtleimholz wird als Isolator eingesetzt. Diese Stabilität ist besonders wichtig bei der Montage einer Außenbeschattung und bei steilen Dachverglasungen mit 3-fach Glas.

Aluminium wird aufgrund seiner hohen Wärmeleitfähigkeit nur an der Außenseite eingesetzt. Damit werden Wärmebrücken vermieden.

Passivhaustaugliche Glaskonstruktionen

können wir bereits mit unserer Standard Holz-Alu-Konstruktion realisieren.

Bei dieser Berechnung wurden alle Wärmeverluste der Konstruktion berücksichtigt. Auch die erhöhten Verluste durch die Neigung der Dachglasscheiben (Konvektion in den Scheibenzwischenräumen).

Die Gebäudehülle dieses Beispiel-Wintergartens hat trotz der hohen Isolierwirkung eine Stärke von nur 9cm. Das ergibt eine große Nutzfläche im Verhältnis zu den Außenabmessungen.
